MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

Black plate (221,1)

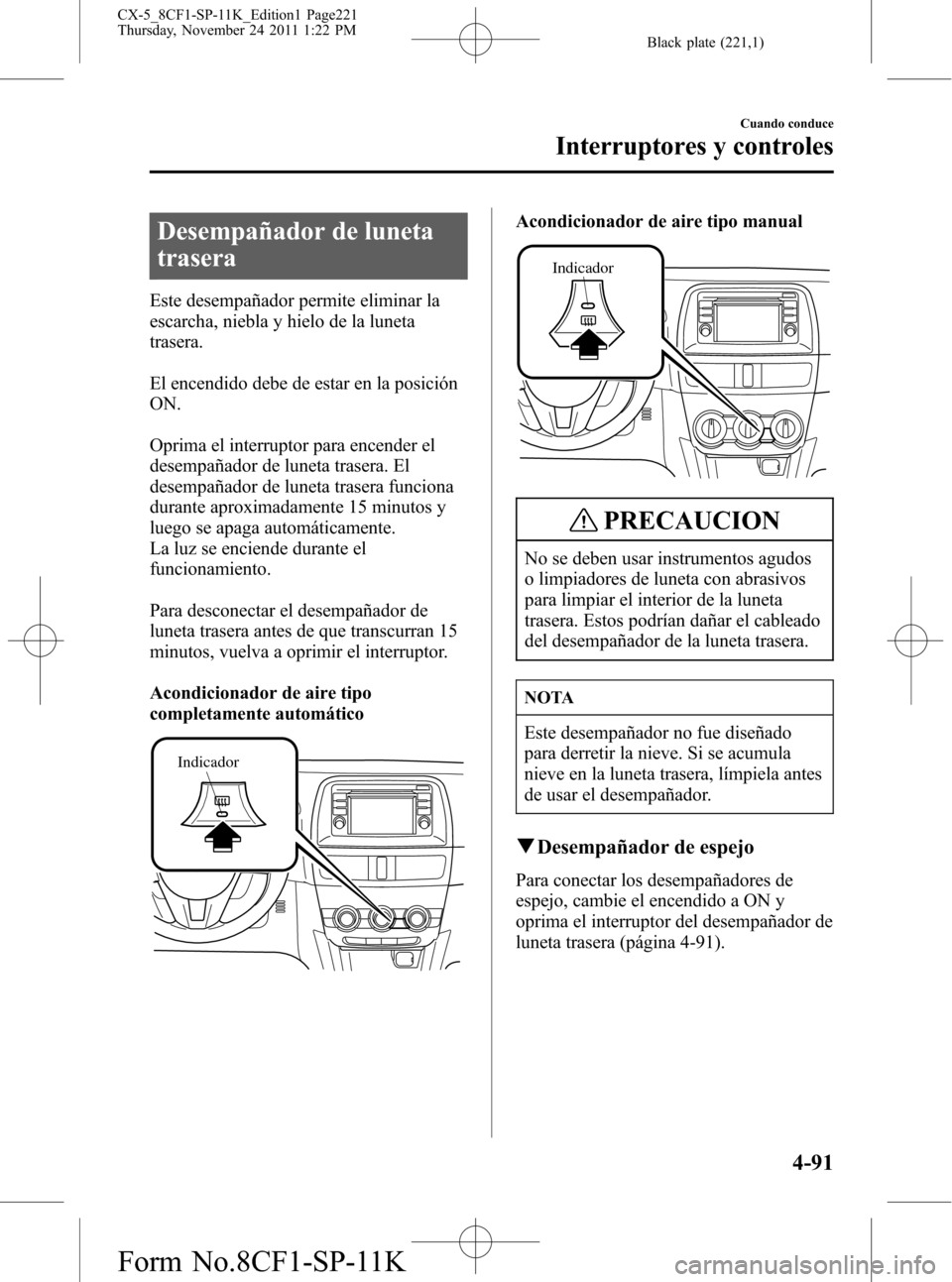

Desempañador de luneta
trasera
Este desempañador permite eliminar la
escarcha, niebla y hielo de la luneta
trasera.
El encendido debe de estar en la posición
ON.
Oprima el interruptor para encender el
desempañador de luneta trasera. El
desempañador de luneta trasera funciona
durante aproximadamente 15 minutos y
luego se apaga automáticamente.
La luz se enciende durante el
funcionamiento.
Para desconectar el desempañador de
luneta trasera antes de que transcurran 15
minutos, vuelva a oprimir el interruptor.
Acondicionador de aire tipo
completamente automático
Indicador
Acondicionador de aire tipo manual
Indicador
PRECAUCION
No se deben usar instrumentos agudos
o limpiadores de luneta con abrasivos
para limpiar el interior de la luneta
trasera. Estos podrían dañar el cableado
del desempañador de la luneta trasera.
NOTA
Este desempañador no fue diseñado
para derretir la nieve. Si se acumula
nieve en la luneta trasera, límpiela antes
de usar el desempañador.
qDesempañador de espejo
Para conectar los desempañadores de
espejo, cambie el encendido a ON y
oprima el interruptor del desempañador de
luneta trasera (página 4-91).
Cuando conduce
Interruptores y controles
4-91
CX-5_8CF1-SP-11K_Edition1 Page221
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (222,1)

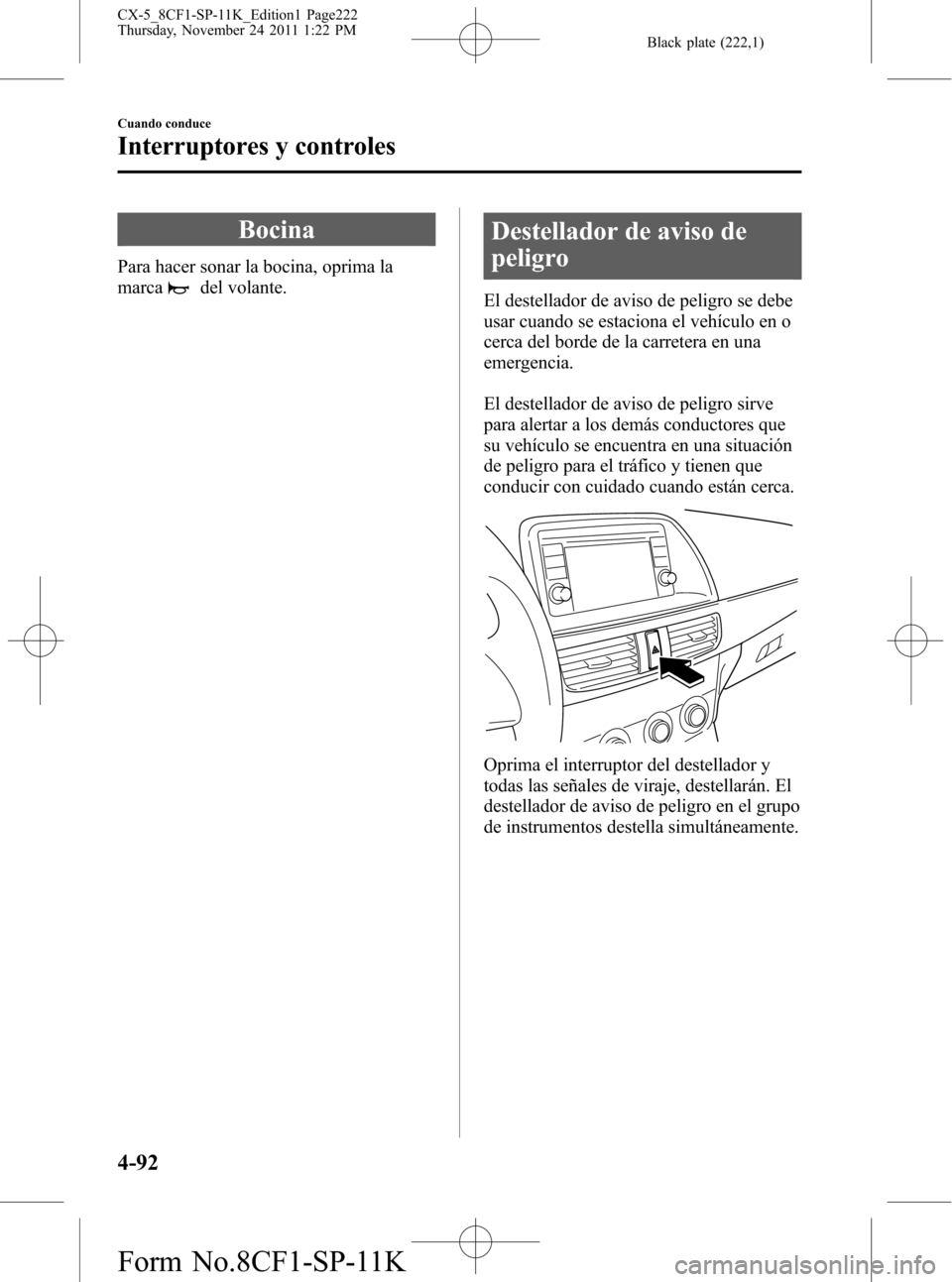

Bocina
Para hacer sonar la bocina, oprima la
marca
del volante.
Destellador de aviso de
peligro
El destellador de aviso de peligro se debe
usar cuando se estaciona el vehículo en o
cerca del borde de la carretera en una
emergencia.
El destellador de aviso de peligro sirve
para alertar a los demás conductores que
su vehículo se encuentra en una situación
de peligro para el tráfico y tienen que
conducir con cuidado cuando están cerca.
Oprima el interruptor del destellador y
todas las señales de viraje, destellarán. El
destellador de aviso de peligro en el grupo
de instrumentos destella simultáneamente.
4-92
Cuando conduce
Interruptores y controles
CX-5_8CF1-SP-11K_Edition1 Page222
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (223,1)

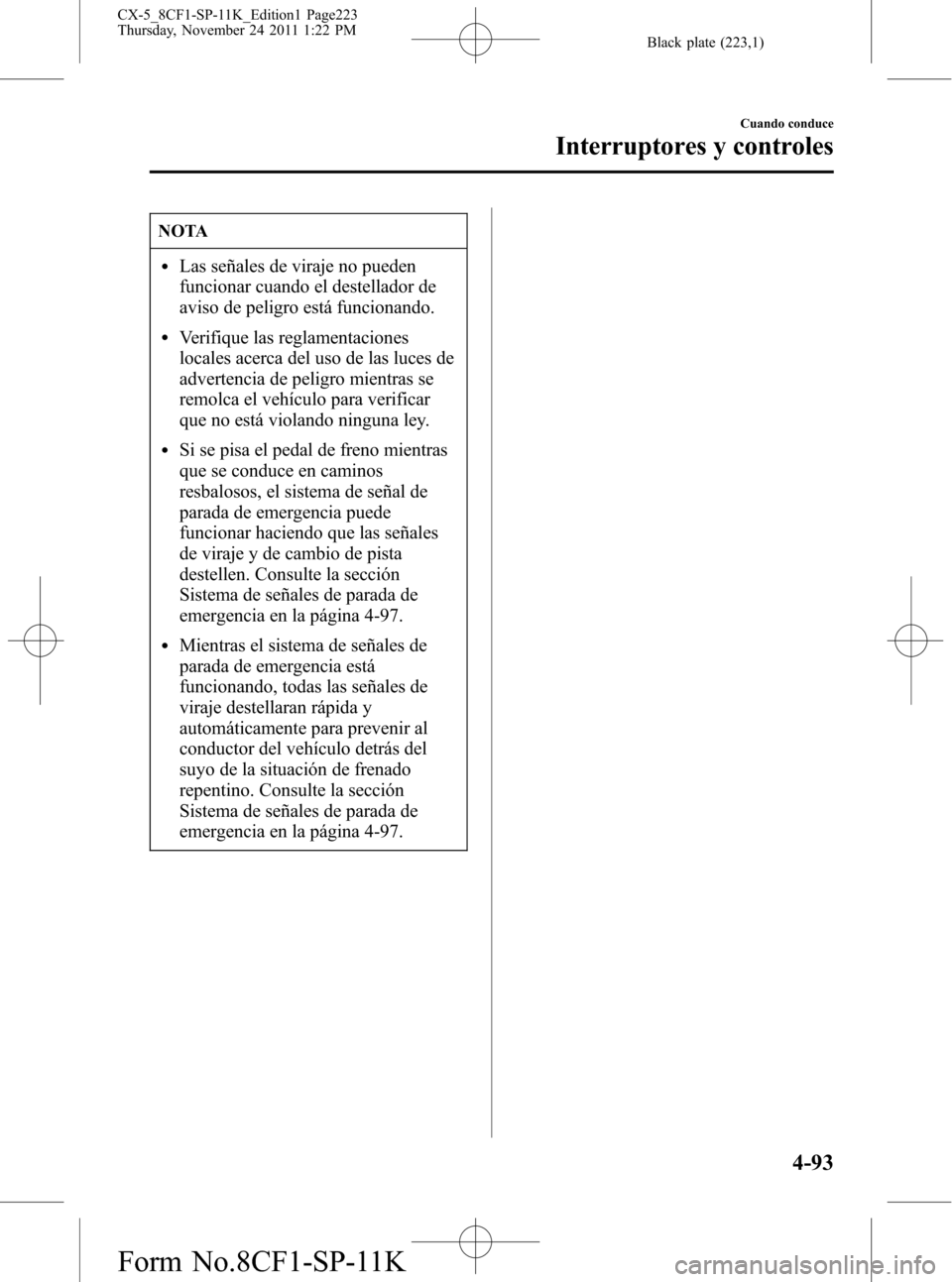

NOTA
lLas señales de viraje no pueden
funcionar cuando el destellador de
aviso de peligro está funcionando.
lVerifique las reglamentaciones
locales acerca del uso de las luces de
advertencia de peligro mientras se
remolca el vehículo para verificar
que no está violando ninguna ley.
lSi se pisa el pedal de freno mientras
que se conduce en caminos
resbalosos, el sistema de señal de
parada de emergencia puede
funcionar haciendo que las señales
de viraje y de cambio de pista
destellen. Consulte la sección
Sistema de señales de parada de
emergencia en la página 4-97.
lMientras el sistema de señales de
parada de emergencia está
funcionando, todas las señales de
viraje destellaran rápida y
automáticamente para prevenir al
conductor del vehículo detrás del
suyo de la situación de frenado
repentino. Consulte la sección
Sistema de señales de parada de
emergencia en la página 4-97.
Cuando conduce
Interruptores y controles
4-93
CX-5_8CF1-SP-11K_Edition1 Page223
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (224,1)

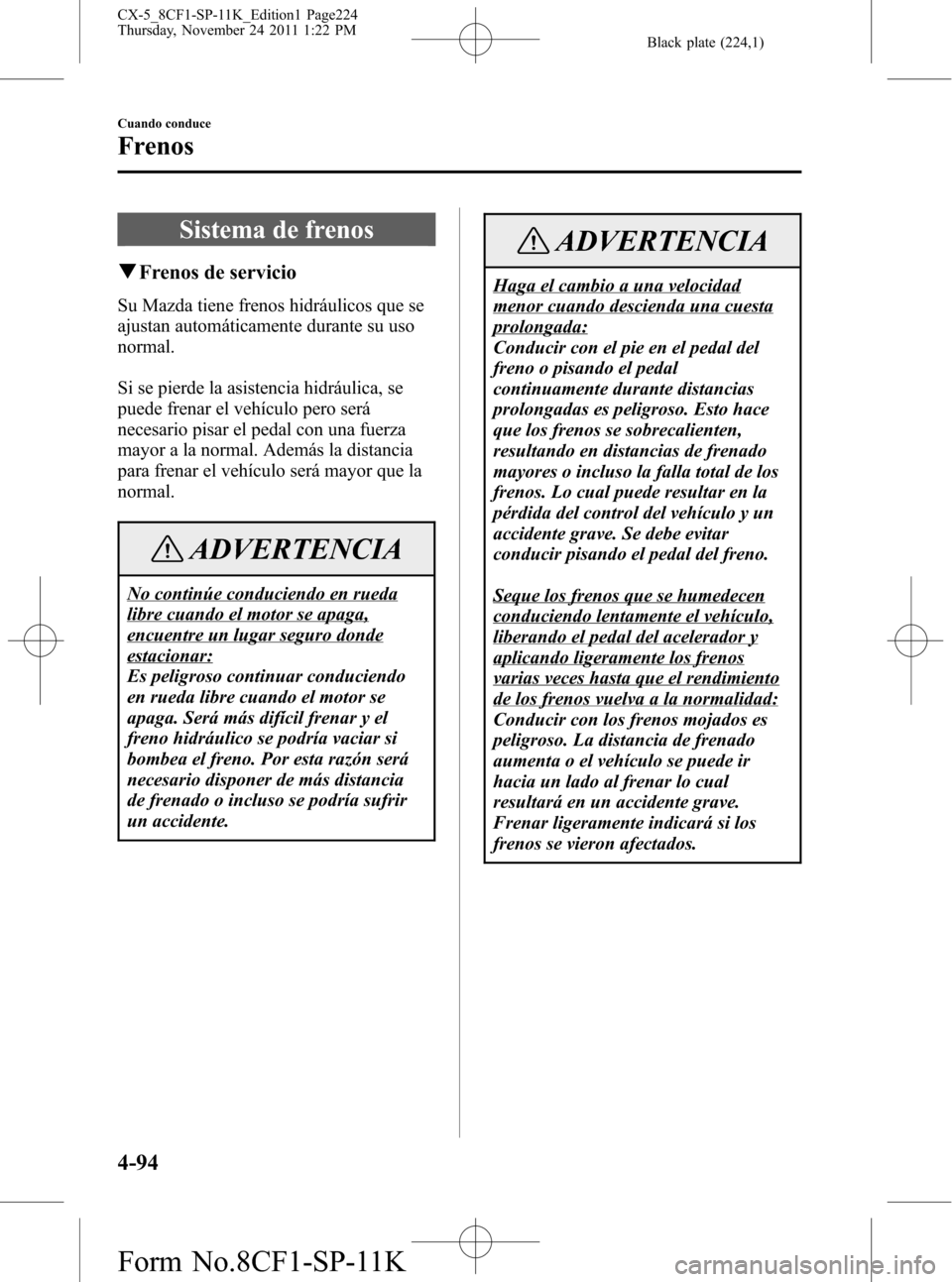

Sistema de frenos
qFrenos de servicio
Su Mazda tiene frenos hidráulicos que se
ajustan automáticamente durante su uso
normal.
Si se pierde la asistencia hidráulica, se
puede frenar el vehículo pero será
necesario pisar el pedal con una fuerza
mayor a la normal. Además la distancia
para frenar el vehículo será mayor que la
normal.
ADVERTENCIA
No continúe conduciendo en rueda
libre cuando el motor se apaga,
encuentre un lugar seguro donde
estacionar:
Es peligroso continuar conduciendo
en rueda libre cuando el motor se
apaga. Será más difícil frenar y el
freno hidráulico se podría vaciar si
bombea el freno. Por esta razón será
necesario disponer de más distancia
de frenado o incluso se podría sufrir
un accidente.
ADVERTENCIA
Haga el cambio a una velocidad
menor cuando descienda una cuesta
prolongada:
Conducir con el pie en el pedal del
freno o pisando el pedal
continuamente durante distancias
prolongadas es peligroso. Esto hace
que los frenos se sobrecalienten,
resultando en distancias de frenado
mayores o incluso la falla total de los
frenos. Lo cual puede resultar en la
pérdida del control del vehículo y un
accidente grave. Se debe evitar
conducir pisando el pedal del freno.
Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos
varias veces hasta que el rendimiento
de los frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir
hacia un lado al frenar lo cual
resultará en un accidente grave.
Frenar ligeramente indicará si los
frenos se vieron afectados.
4-94
Cuando conduce
Frenos
CX-5_8CF1-SP-11K_Edition1 Page224
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (225,1)

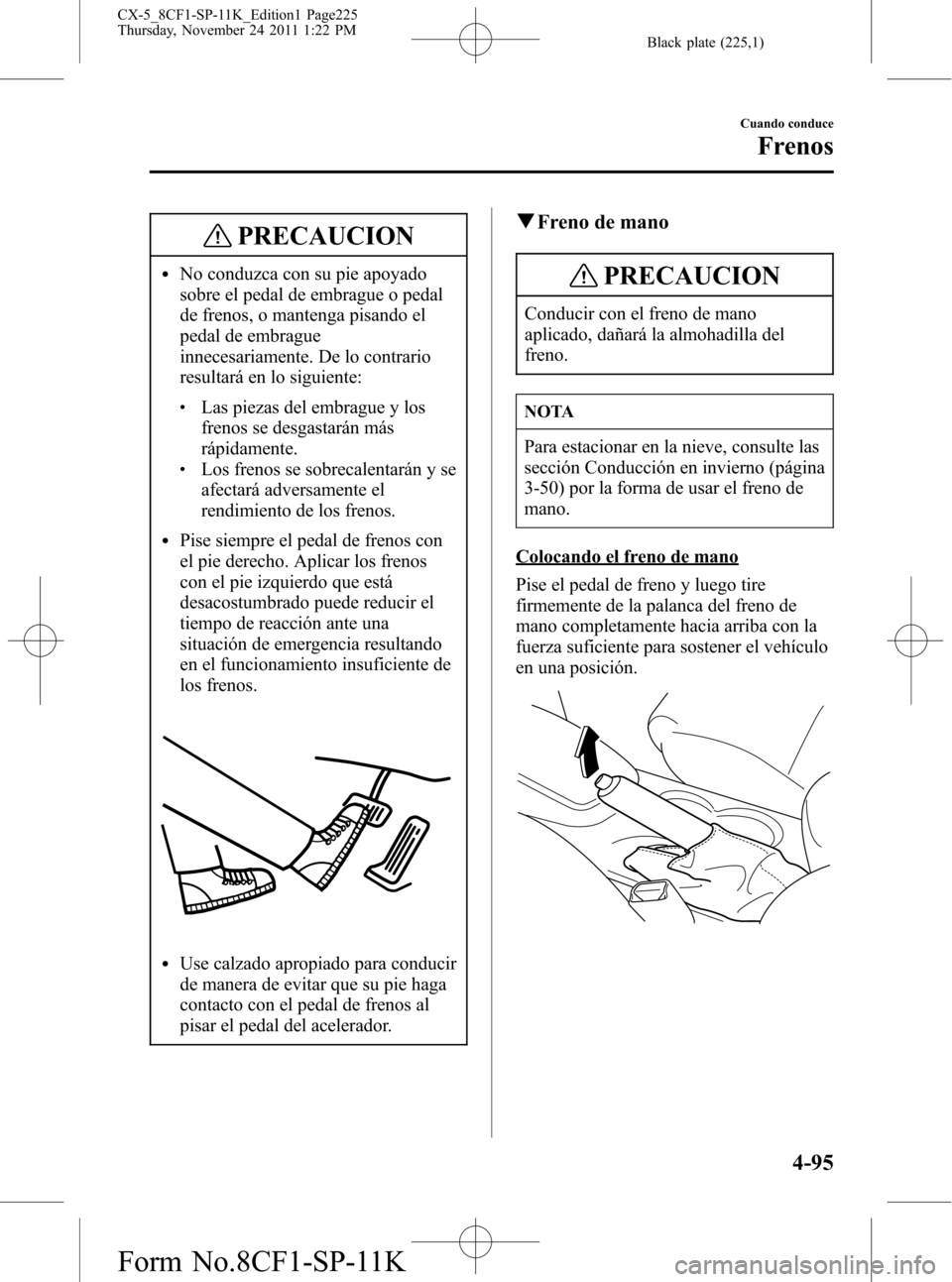

PRECAUCION
lNo conduzca con su pie apoyado
sobre el pedal de embrague o pedal
de frenos, o mantenga pisando el
pedal de embrague
innecesariamente. De lo contrario
resultará en lo siguiente:
lLas piezas del embrague y los
frenos se desgastarán más
rápidamente.
lLos frenos se sobrecalentarán y se
afectará adversamente el
rendimiento de los frenos.
lPise siempre el pedal de frenos con
el pie derecho. Aplicar los frenos
con el pie izquierdo que está
desacostumbrado puede reducir el
tiempo de reacción ante una
situación de emergencia resultando
en el funcionamiento insuficiente de
los frenos.
lUse calzado apropiado para conducir
de manera de evitar que su pie haga
contacto con el pedal de frenos al
pisar el pedal del acelerador.
qFreno de mano
PRECAUCION
Conducir con el freno de mano
aplicado, dañará la almohadilla del
freno.
NOTA
Para estacionar en la nieve, consulte las
sección Conducción en invierno (página
3-50) por la forma de usar el freno de
mano.
Colocando el freno de mano
Pise el pedal de freno y luego tire
firmemente de la palanca del freno de
mano completamente hacia arriba con la
fuerza suficiente para sostener el vehículo
en una posición.
Cuando conduce
Frenos
4-95
CX-5_8CF1-SP-11K_Edition1 Page225
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (226,1)

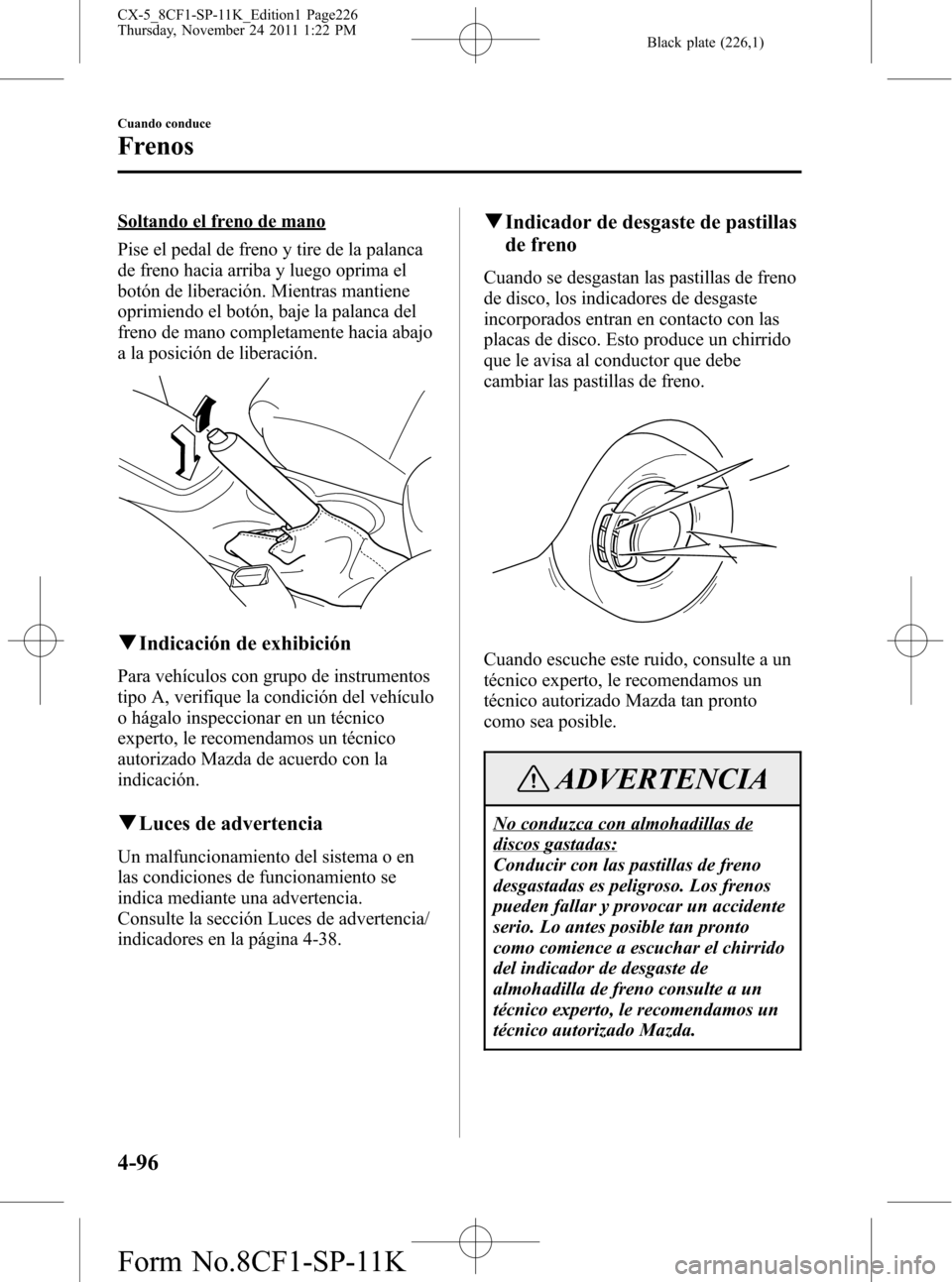

Soltando el freno de mano
Pise el pedal de freno y tire de la palanca
de freno hacia arriba y luego oprima el
botón de liberación. Mientras mantiene
oprimiendo el botón, baje la palanca del
freno de mano completamente hacia abajo
a la posición de liberación.
qIndicación de exhibición
Para vehículos con grupo de instrumentos
tipo A, verifique la condición del vehículo
o hágalo inspeccionar en un técnico
experto, le recomendamos un técnico
autorizado Mazda de acuerdo con la
indicación.
qLuces de advertencia
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Luces de advertencia/
indicadores en la página 4-38.
qIndicador de desgaste de pastillas
de freno
Cuando se desgastan las pastillas de freno
de disco, los indicadores de desgaste
incorporados entran en contacto con las
placas de disco. Esto produce un chirrido
que le avisa al conductor que debe
cambiar las pastillas de freno.
Cuando escuche este ruido, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
ADVERTENCIA
No conduzca con almohadillas de
discos gastadas:
Conducir con las pastillas de freno
desgastadas es peligroso. Los frenos
pueden fallar y provocar un accidente
serio. Lo antes posible tan pronto
como comience a escuchar el chirrido
del indicador de desgaste de
almohadilla de freno consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
4-96
Cuando conduce
Frenos
CX-5_8CF1-SP-11K_Edition1 Page226
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (227,1)

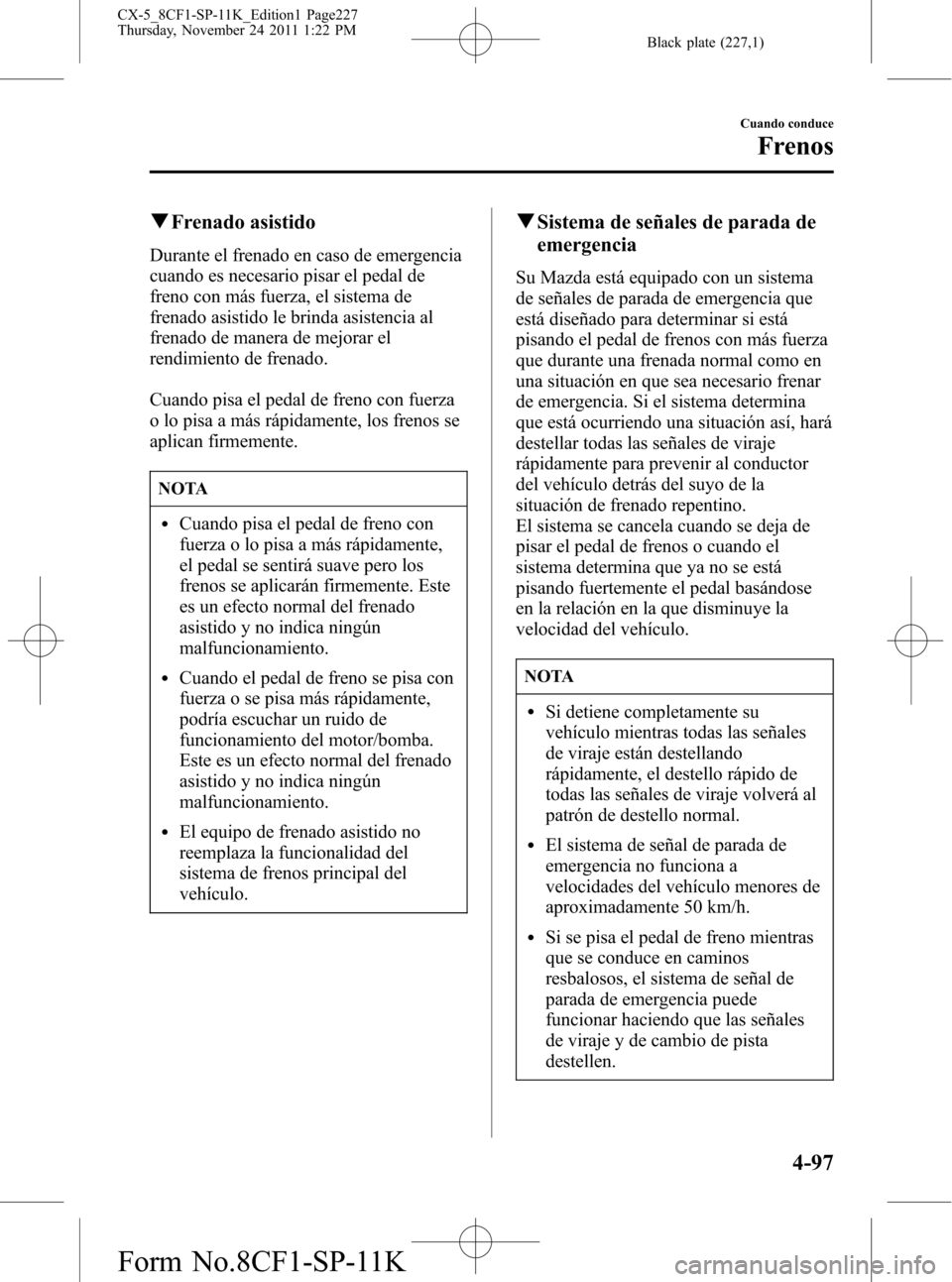

qFrenado asistido
Durante el frenado en caso de emergencia
cuando es necesario pisar el pedal de
freno con más fuerza, el sistema de
frenado asistido le brinda asistencia al
frenado de manera de mejorar el
rendimiento de frenado.
Cuando pisa el pedal de freno con fuerza
o lo pisa a más rápidamente, los frenos se
aplican firmemente.
NOTA
lCuando pisa el pedal de freno con
fuerza o lo pisa a más rápidamente,
el pedal se sentirá suave pero los
frenos se aplicarán firmemente. Este
es un efecto normal del frenado
asistido y no indica ningún
malfuncionamiento.
lCuando el pedal de freno se pisa con
fuerza o se pisa más rápidamente,
podría escuchar un ruido de
funcionamiento del motor/bomba.
Este es un efecto normal del frenado
asistido y no indica ningún
malfuncionamiento.
lEl equipo de frenado asistido no
reemplaza la funcionalidad del
sistema de frenos principal del
vehículo.
qSistema de señales de parada de
emergencia
Su Mazda está equipado con un sistema
de señales de parada de emergencia que
está diseñado para determinar si está
pisando el pedal de frenos con más fuerza
que durante una frenada normal como en
una situación en que sea necesario frenar
de emergencia. Si el sistema determina
que está ocurriendo una situación así, hará
destellar todas las señales de viraje
rápidamente para prevenir al conductor
del vehículo detrás del suyo de la
situación de frenado repentino.
El sistema se cancela cuando se deja de
pisar el pedal de frenos o cuando el
sistema determina que ya no se está
pisando fuertemente el pedal basándose
en la relación en la que disminuye la
velocidad del vehículo.
NOTA
lSi detiene completamente su
vehículo mientras todas las señales
de viraje están destellando
rápidamente, el destello rápido de
todas las señales de viraje volverá al
patrón de destello normal.
lEl sistema de señal de parada de
emergencia no funciona a
velocidades del vehículo menores de
aproximadamente 50 km/h.
lSi se pisa el pedal de freno mientras
que se conduce en caminos
resbalosos, el sistema de señal de
parada de emergencia puede
funcionar haciendo que las señales
de viraje y de cambio de pista
destellen.
Cuando conduce
Frenos
4-97
CX-5_8CF1-SP-11K_Edition1 Page227
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (228,1)

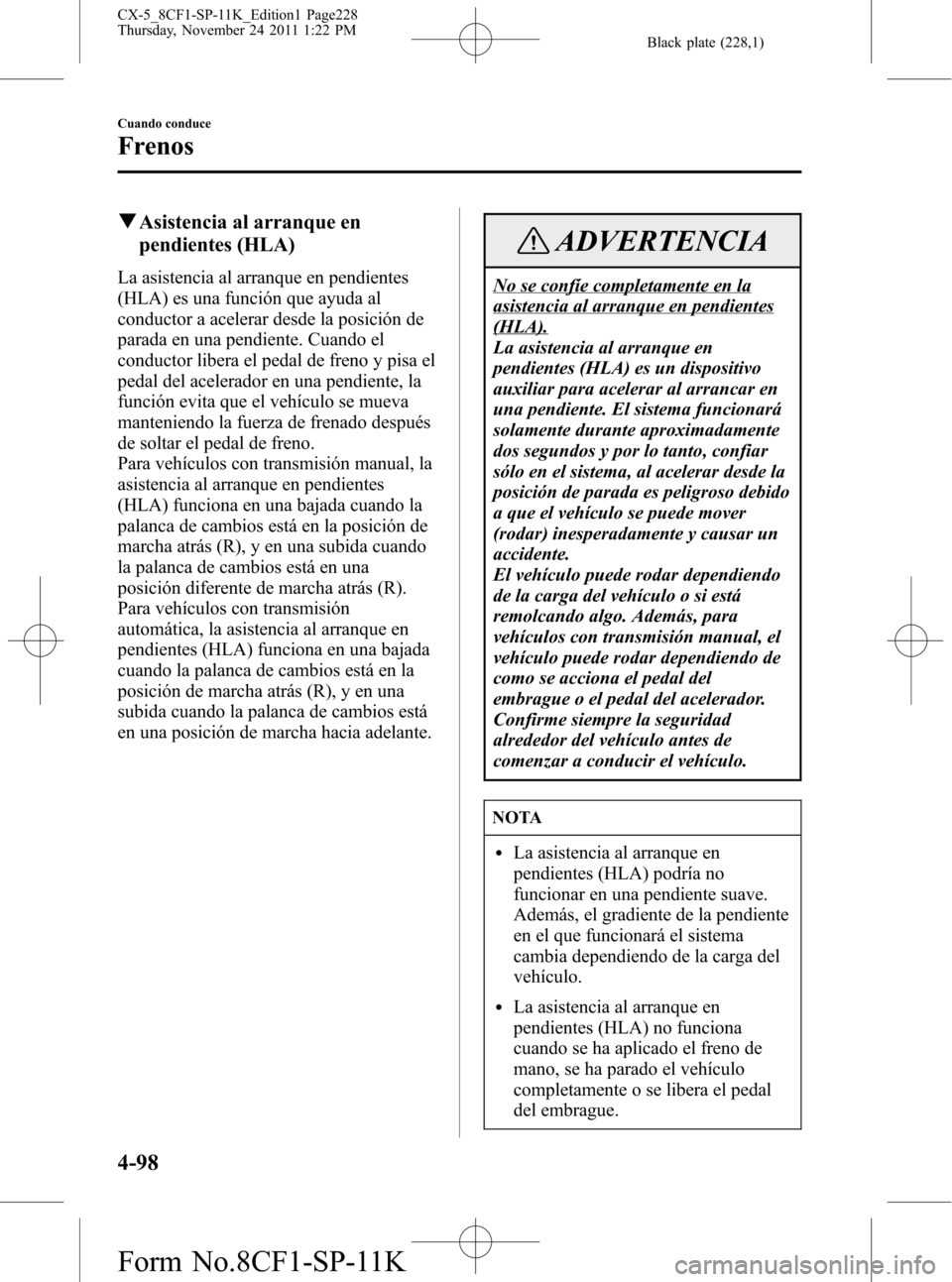

qAsistencia al arranque en
pendientes (HLA)
La asistencia al arranque en pendientes
(HLA) es una función que ayuda al
conductor a acelerar desde la posición de
parada en una pendiente. Cuando el
conductor libera el pedal de freno y pisa el
pedal del acelerador en una pendiente, la
función evita que el vehículo se mueva
manteniendo la fuerza de frenado después
de soltar el pedal de freno.
Para vehículos con transmisión manual, la
asistencia al arranque en pendientes
(HLA) funciona en una bajada cuando la
palanca de cambios está en la posición de
marcha atrás (R), y en una subida cuando
la palanca de cambios está en una
posición diferente de marcha atrás (R).
Para vehículos con transmisión
automática, la asistencia al arranque en
pendientes (HLA) funciona en una bajada
cuando la palanca de cambios está en la
posición de marcha atrás (R), y en una
subida cuando la palanca de cambios está
en una posición de marcha hacia adelante.
ADVERTENCIA
No se confíe completamente en la
asistencia al arranque en pendientes
(HLA).
La asistencia al arranque en
pendientes (HLA) es un dispositivo
auxiliar para acelerar al arrancar en
una pendiente. El sistema funcionará
solamente durante aproximadamente
dos segundos y por lo tanto, confiar
sólo en el sistema, al acelerar desde la
posición de parada es peligroso debido
a que el vehículo se puede mover
(rodar) inesperadamente y causar un
accidente.
El vehículo puede rodar dependiendo
de la carga del vehículo o si está
remolcando algo. Además, para
vehículos con transmisión manual, el
vehículo puede rodar dependiendo de
como se acciona el pedal del
embrague o el pedal del acelerador.
Confirme siempre la seguridad
alrededor del vehículo antes de
comenzar a conducir el vehículo.
NOTA
lLa asistencia al arranque en
pendientes (HLA) podría no
funcionar en una pendiente suave.
Además, el gradiente de la pendiente
en el que funcionará el sistema
cambia dependiendo de la carga del
vehículo.
lLa asistencia al arranque en
pendientes (HLA) no funciona
cuando se ha aplicado el freno de
mano, se ha parado el vehículo
completamente o se libera el pedal
del embrague.
4-98
Cuando conduce
Frenos
CX-5_8CF1-SP-11K_Edition1 Page228
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (229,1)

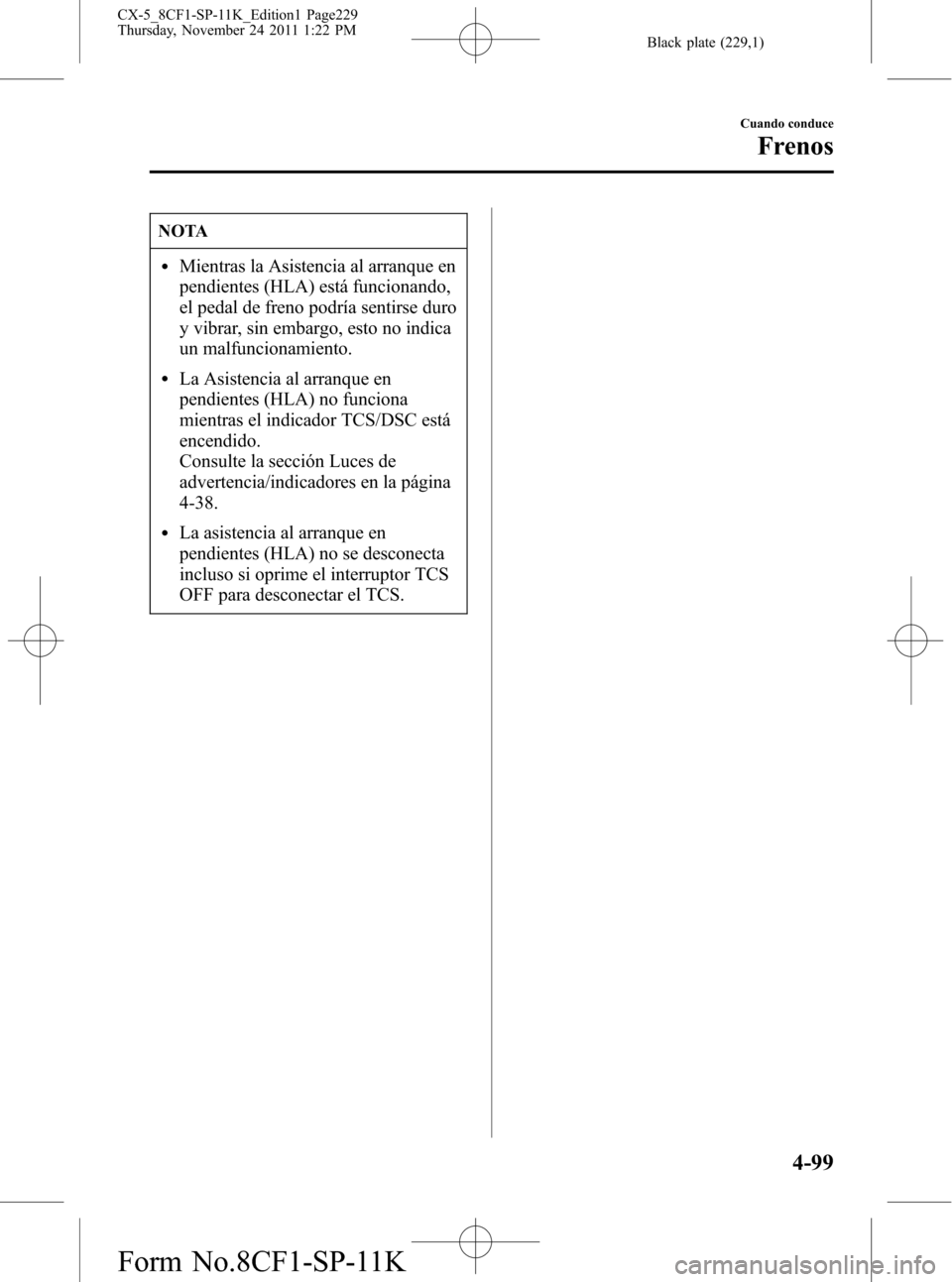

NOTA
lMientras la Asistencia al arranque en
pendientes (HLA) está funcionando,
el pedal de freno podría sentirse duro
y vibrar, sin embargo, esto no indica
un malfuncionamiento.
lLa Asistencia al arranque en
pendientes (HLA) no funciona
mientras el indicador TCS/DSC está
encendido.
Consulte la sección Luces de
advertencia/indicadores en la página
4-38.
lLa asistencia al arranque en
pendientes (HLA) no se desconecta
incluso si oprime el interruptor TCS
OFF para desconectar el TCS.
Cuando conduce
Frenos
4-99
CX-5_8CF1-SP-11K_Edition1 Page229
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (230,1)

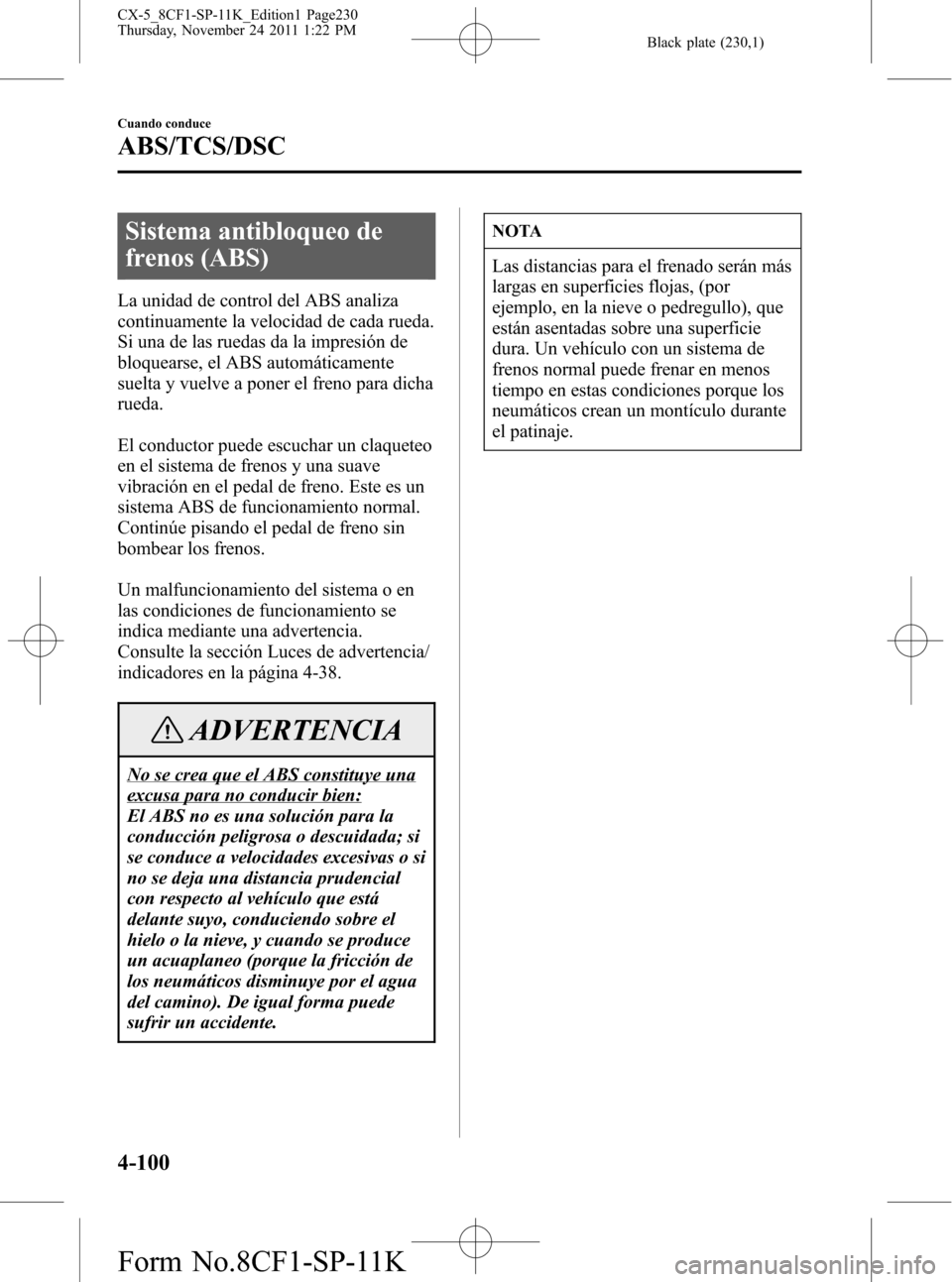

Sistema antibloqueo de
frenos (ABS)
La unidad de control del ABS analiza
continuamente la velocidad de cada rueda.
Si una de las ruedas da la impresión de
bloquearse, el ABS automáticamente
suelta y vuelve a poner el freno para dicha
rueda.
El conductor puede escuchar un claqueteo
en el sistema de frenos y una suave
vibración en el pedal de freno. Este es un
sistema ABS de funcionamiento normal.
Continúe pisando el pedal de freno sin
bombear los frenos.
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Luces de advertencia/
indicadores en la página 4-38.
ADVERTENCIA
No se crea que el ABS constituye una
excusa para no conducir bien:
El ABS no es una solución para la
conducción peligrosa o descuidada; si
se conduce a velocidades excesivas o si
no se deja una distancia prudencial
con respecto al vehículo que está
delante suyo, conduciendo sobre el
hielo o la nieve, y cuando se produce
un acuaplaneo (porque la fricción de
los neumáticos disminuye por el agua
del camino). De igual forma puede
sufrir un accidente.
NOTA
Las distancias para el frenado serán más
largas en superficies flojas, (por
ejemplo, en la nieve o pedregullo), que
están asentadas sobre una superficie
dura. Un vehículo con un sistema de
frenos normal puede frenar en menos
tiempo en estas condiciones porque los
neumáticos crean un montículo durante
el patinaje.
4-100
Cuando conduce
ABS/TCS/DSC
CX-5_8CF1-SP-11K_Edition1 Page230
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K
